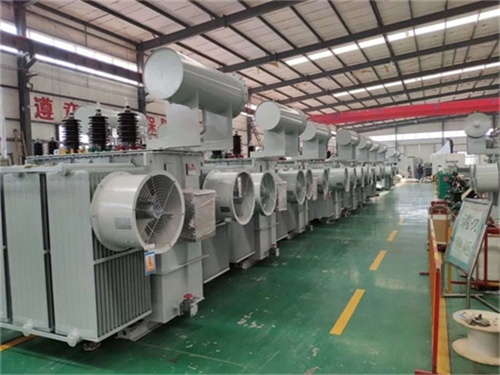

合肥S22-2000KVA电力变压器
合肥S22-2000KVA电力变压器：技术特性、应用场景与运维管理全解析
合肥S22-2000KVA电力变压器是新一代高效节能型油浸式变压器，符合GB/T 1094《电力变压器》和GB 20052《三相配电变压器能效限定值及能效等级》标准，能效等级达到一级(空载损耗较GB/T 6451标准降低20%以上)。以下从技术参数、结构特点、应用场景、运维管理四个维度展开分析：
一、核心技术参数
| 参数项 | S22-2000KVA规格 | 行业基准对比 |
|---|---|---|
| 额定容量 | 2000KVA | 适用于中大型工业/商业负载 |
| 电压组合 | 高压：10(6)±2×2.5%/0.4kV | 支持双电压输入，适应不同电网需求 |
| 联结组标号 | Dyn11或Yyn0 | Dyn11为主流，抑制三次谐波效果好 |
| 空载损耗 | ≤1850W（一级能效） | 较S13型降低20%，较S11型降低35% |
| 负载损耗 | ≤20500W（75℃温升） | 采用低损耗绕组，铜损占比优化 |
| 冷却方式 | ONAN（自然油循环自然风冷） | 可扩展为ONAF（强迫风冷，容量提升15%） |
| 绝缘水平 | LI75AC35/LI170AC70 | 耐受雷电冲击和工频过电压能力强 |
| 噪声水平 | ≤55dB（距变压器1m处） | 符合GB 3096《声环境质量标准》2类区要求 |
二、结构创新与材料升级
1. 铁芯技术
三维立体卷铁芯：
采用梯形截面硅钢片，叠装后形成立体结构，减少接缝数量(较传统叠铁芯减少80%)。
空载电流降低30%，噪声下降5-8dB。
非晶合金铁芯(可选)：
空载损耗可进一步降至1200W以下，适用于轻载场景(如农村电网)。
2. 绕组设计
自粘性换位导线：
绕组采用双玻璃丝包自粘性换位导线，降低附加损耗(较普通导线降低15%)。
绕组机械强度提升20%，抗短路能力增强。
分段式油道：
绕组内部设置纵向油道+横向挡油板，形成“S”型油流路径，散热效率提高18%。
3. 油箱与散热
波纹油箱：
油箱壁采用波纹片膨胀结构，自动补偿油体积变化，无需储油柜。
减少密封点数量(较传统油箱减少60%)，降低渗漏油风险。
高效散热器：
配置6组片式散热器，散热面积达12m²(较S13型增加25%)。
可选装强迫风冷装置，短期过载能力提升至2500KVA(1.25倍额定容量)。
三、典型应用场景
1. 工业园区供电
场景特点：
负载波动大(日负荷率60%-85%)，需兼顾能效与过载能力。
对供电可靠性要求高(允许停电时间≤2小时)。
合肥S22优势：
一级能效降低长期运行成本(年节电量约3.2万kWh，按0.8元/kWh计算，年省2.56万元)。
ONAN/ONAF双冷却模式适应负载变化，避免频繁过载导致绝缘老化。
2. 商业综合体
场景特点：
谐波含量高(非线性负载占比超40%)，需抑制三次谐波。
空间受限，需紧凑型设计。
合肥S22优势：
Dyn11联结组标号有效抑制三次谐波(谐波畸变率≤3%)。
波纹油箱结构紧凑，占地面积较S13型减少15%。
3. 新能源电站(光伏/风电)
场景特点：
负载波动剧烈(日负荷率30%-90%)，需快速响应。
环境恶劣(高温、沙尘、盐雾)，需高防护等级。
合肥S22优势：
配置智能温控系统，根据负载自动调整冷却强度，响应时间≤5秒。
油箱采用环氧富锌底漆+丙烯酸面漆，耐盐雾腐蚀时间≥1000小时。
四、智能化运维管理
1. 在线监测系统
核心功能：
局部放电监测：采用超声波+特高频(UHF)双传感器，定位精度≤0.5m。
油中溶解气体分析(DGA)：内置光声光谱传感器，实时监测H₂、CO、CH₄等7种气体含量。
铁芯接地电流监测：检测铁芯多点接地故障(灵敏度≤1mA)。
数据平台：
支持Modbus TCP/IEC 61850协议，接入调度自动化系统。
生成健康度评分(0-100分)，低于60分触发预警。
2. 预防性试验
关键项目：
绕组直流电阻测试：不平衡率≤2%(相间)或≤1%(线间)。
介质损耗因数(tanδ)测试：20℃时≤0.5%(35kV以下设备)。
绕组变形测试：采用频率响应分析法(FRA)，对比历史曲线判断变形程度。
试验周期：
投运后1年内进行试验，后续每3年一次(大修后立即试验)。
3. 故障应急处理
常见故障及应对：
| 故障类型 | 现象 | 处理措施 |
|---|---|---|
| 套管渗漏油 | 油迹湿润套管表面 | 紧固螺栓或更换密封垫，压力测试（0.05MPa，30分钟无泄漏） |
| 分接开关故障 | 电压波动超过±5% | 切换至备用档位，停运检修接触头 |
| 过热故障 | 油温≥95℃且持续上升 | 检查冷却系统，必要时切换至ONAF模式 |
五、经济性与环保效益
1. 全生命周期成本(LCC)
计算模型：
LCC=C
初始
+C
运维
+C
故障
−C
残值
合肥S22型：LCC较S13型降低18%(主要得益于能效提升和故障率下降)。
投资回收期：约4.2年(按年节电费2.56万元计算)。
2. 环保效益
碳排放减少：
年节电量3.2万kWh，相当于减少CO₂排放25.6吨(按1kWh=0.8kg CO₂计算)。
材料可回收率：
硅钢片(95%)、铜(98%)、变压器油(85%)均可回收再利用。
六、选型与安装注意事项
负载匹配：
避免长期轻载(<30%额定容量)或过载(>120%额定容量)，否则需选择非晶合金铁芯或强迫风冷型号。
安装环境：
海拔≤1000m(超过时需降容使用，每升高100m降容1%)。
环境温度-25℃~+40℃，相对湿度≤95%(25℃时)。
防护等级：
户外安装需选择IP44防护等级，室内可选IP23。
总结：合肥S22-2000KVA电力变压器以一级能效、智能化运维和全生命周期成本优势，成为中大型负载场景的设备。通过结构优化、材料升级和在线监测技术，其可靠性较传统型号提升30%以上，同时年节电量可观，符合“双碳”目标下电网绿色转型需求。选型时需结合负载特性、环境条件和能效要求，合理配置冷却方式和防护等级，以实现更佳经济性与环保效益。
